Heat-Set Inserts sind aus dem 3D-Druck kaum noch wegzudenken. Sie ermöglichen stabile Gewindeverbindungen direkt im gedruckten Bauteil und sind besonders bei funktionalen Projekten eine praktische Lösung. Das Einsetzen selbst erfordert allerdings etwas Fingerspitzengefühl. Mit einem normalen Lötkolben ist schnell ein schiefer Einsatz entstanden oder das Insert wurde zu tief eingeschmolzen.
Mit der Nutopress Pro möchte Mintion genau hier Abhilfe schaffen. Die Kombination aus Lötkolben und Linearführung soll das Einsetzen von Heat-Set Inserts einfacher, kontrollierter und vor allem rechtwinkliger machen.
Vielen Dank an Mintion für die Bereitstellung des Testmusters.
Die Mintion Nutopress Pro

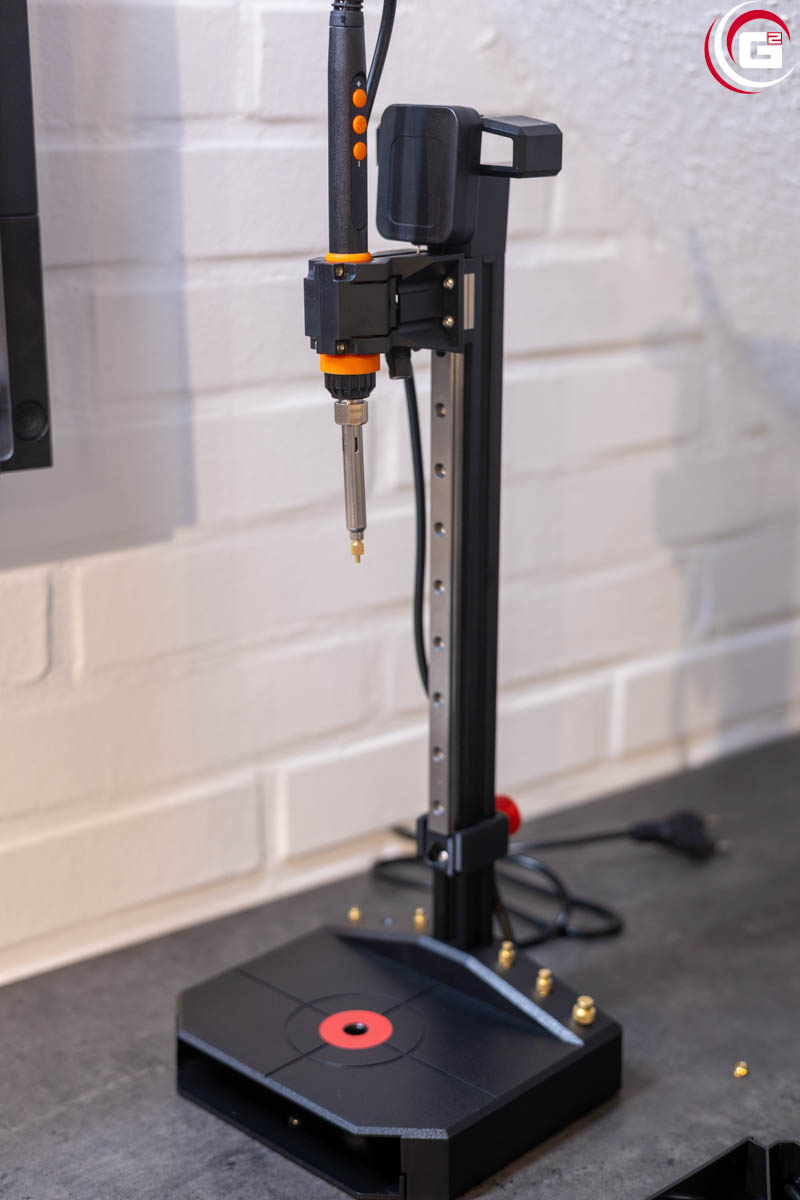

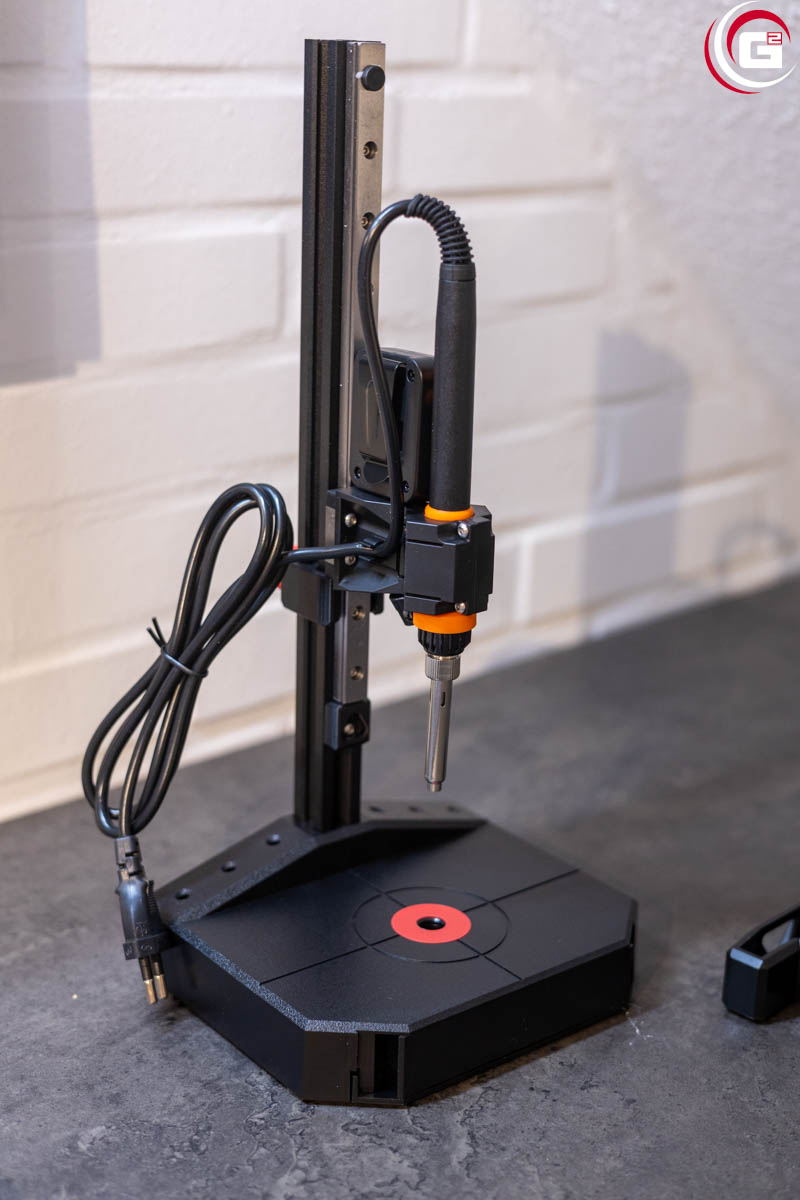

Bei der Nutopress Pro handelt es sich um eine speziell für das Einsetzen von Heat-Set Inserts entwickelte Presse. Statt den Lötkolben frei von Hand zu führen, wird dieser in einer Halterung befestigt und über eine Linearführung nach unten bewegt. Zum Einsatz kommt ein 90-W-Lötkolben mit digitaler Temperaturanzeige, dessen Temperatur sich einstellen und konstant halten lässt. Verschiedene Aufsätze ermöglichen die Verwendung unterschiedlicher Insert-Größen.

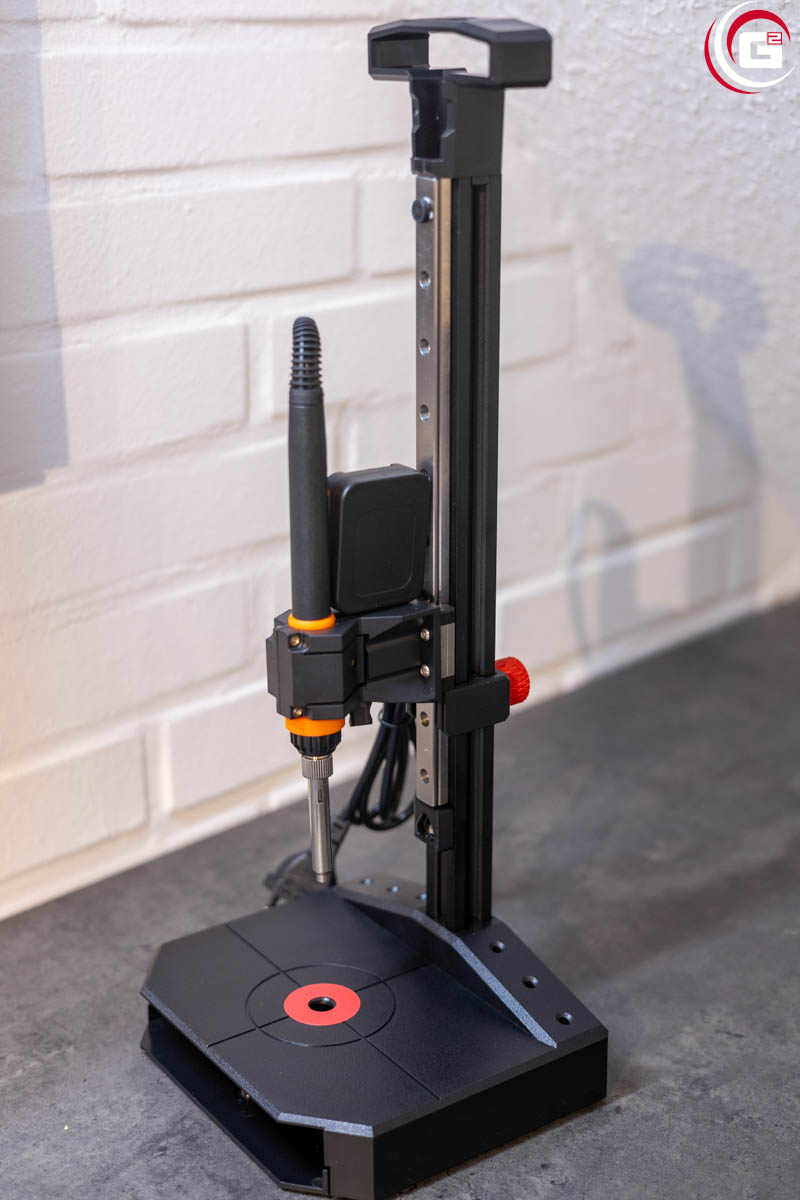

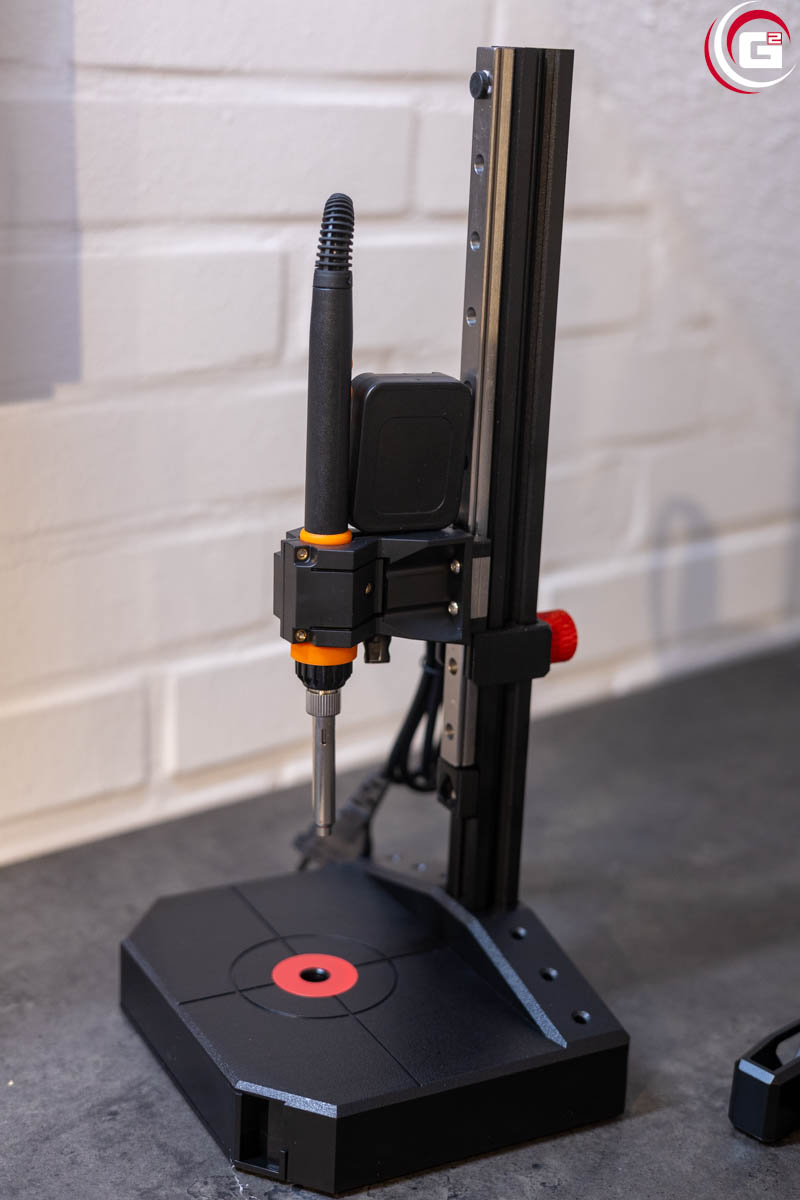

Die Pro-Version verfügt außerdem über eine 210 mm lange Linearführung sowie eine höhenverstellbare Werkstückaufnahme. Dadurch soll sich die Presse flexibel an unterschiedliche 3D-Druckteile anpassen lassen. Das Konzept ist dabei bewusst unkompliziert gehalten: Werkstück positionieren, Temperatur einstellen und den Lötkolben kontrolliert nach unten führen.
Über Mintion
Mintion entwickelt und vertreibt Produkte rund um den 3D-Druck. Das Sortiment umfasst unter anderem Zubehör für den Druckprozess sowie Werkzeuge zur Nachbearbeitung und Weiterverarbeitung von 3D-Druckteilen.
Mit der Nutopress Pro nimmt sich das Unternehmen einem kleinen, aber durchaus praktischen Arbeitsschritt an, der sich mit dem richtigen Werkzeug deutlich komfortabler gestalten lässt.

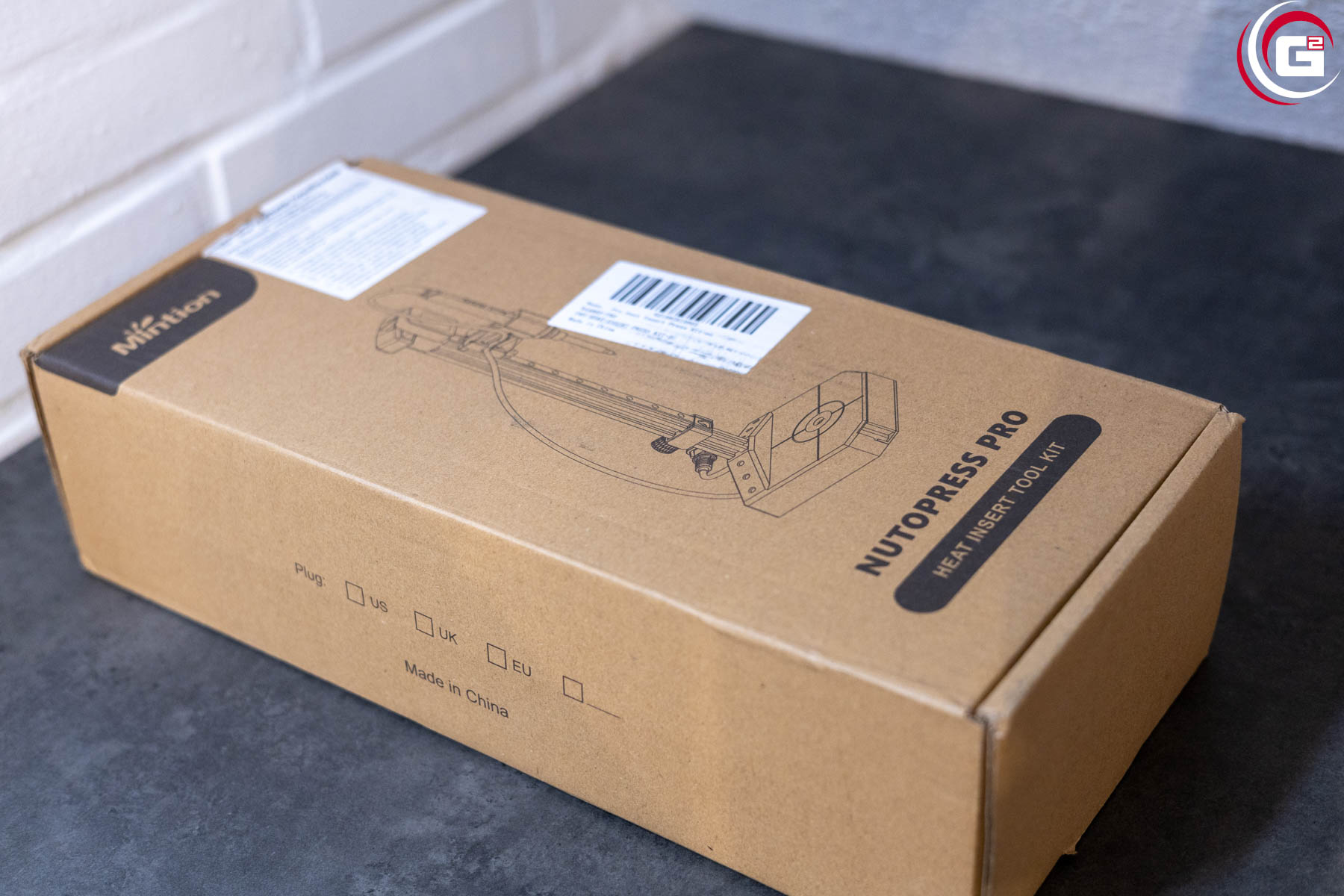

Verpackung und Lieferumfang

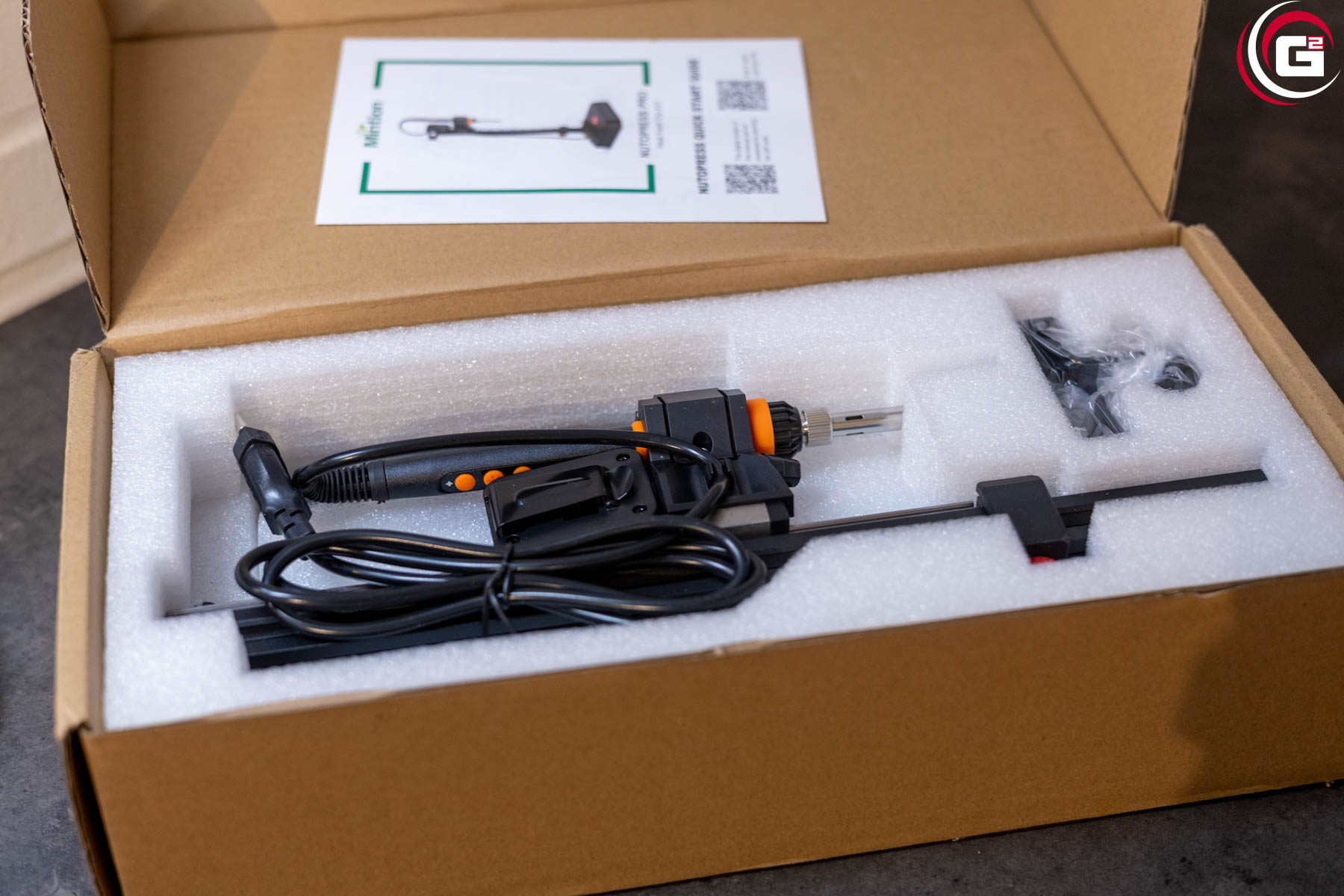

Die Nutopress Pro kommt als überschaubares Komplettset und enthält alles, was für den direkten Einstieg in das Einsetzen von Heat-Set Inserts benötigt wird. Die einzelnen Komponenten sind ordentlich verpackt und lassen sich nach dem Auspacken schnell zur Presse zusammensetzen.

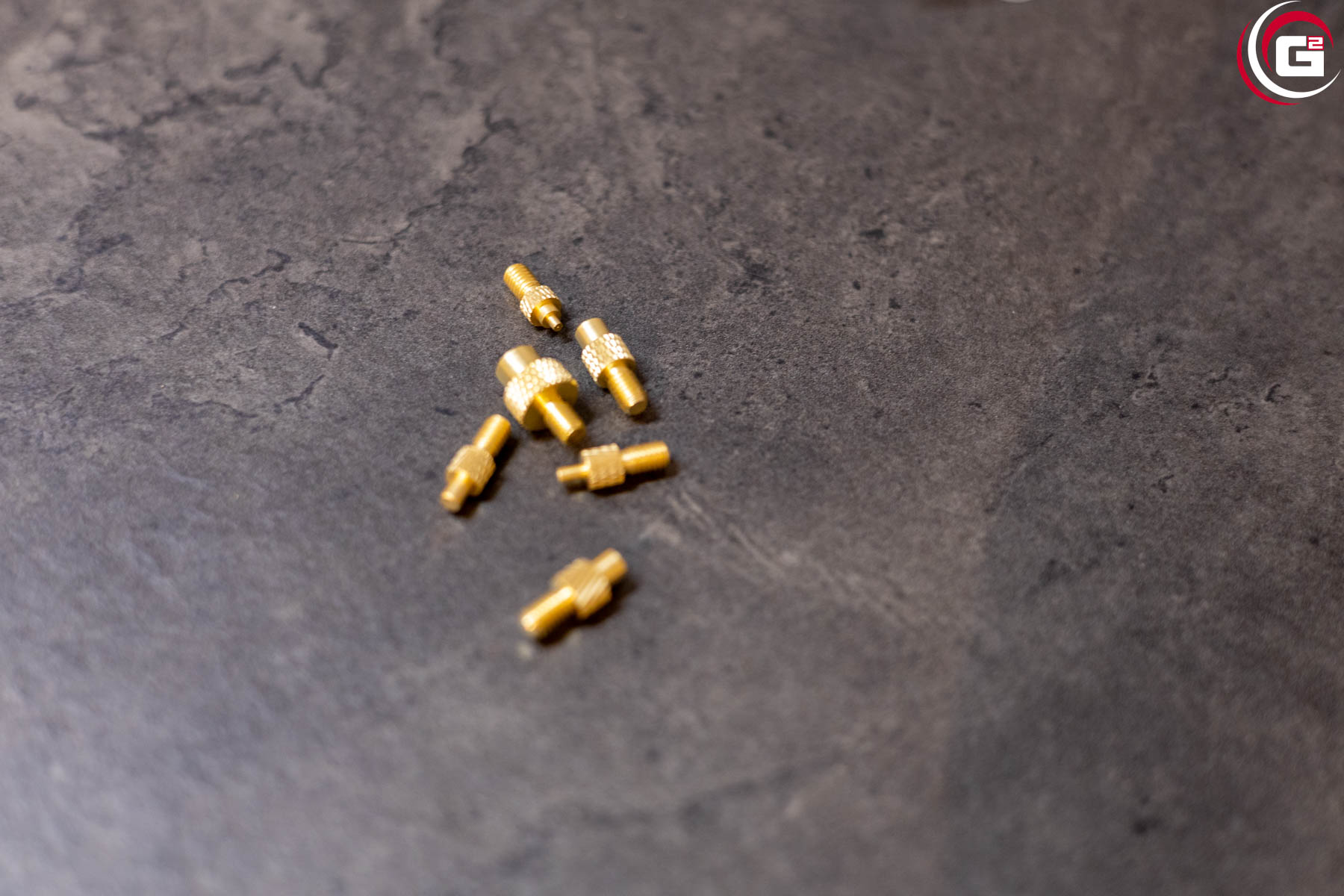

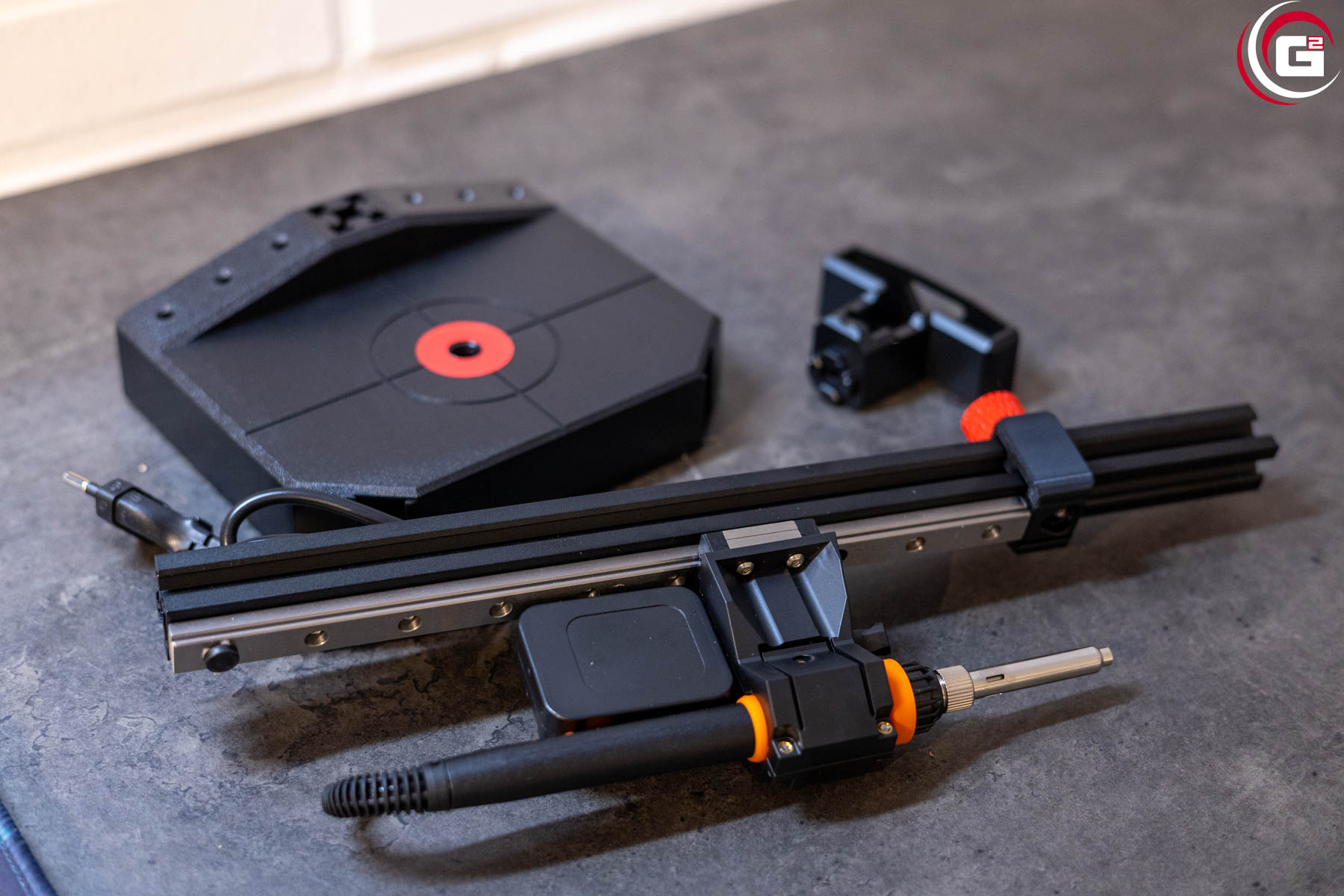

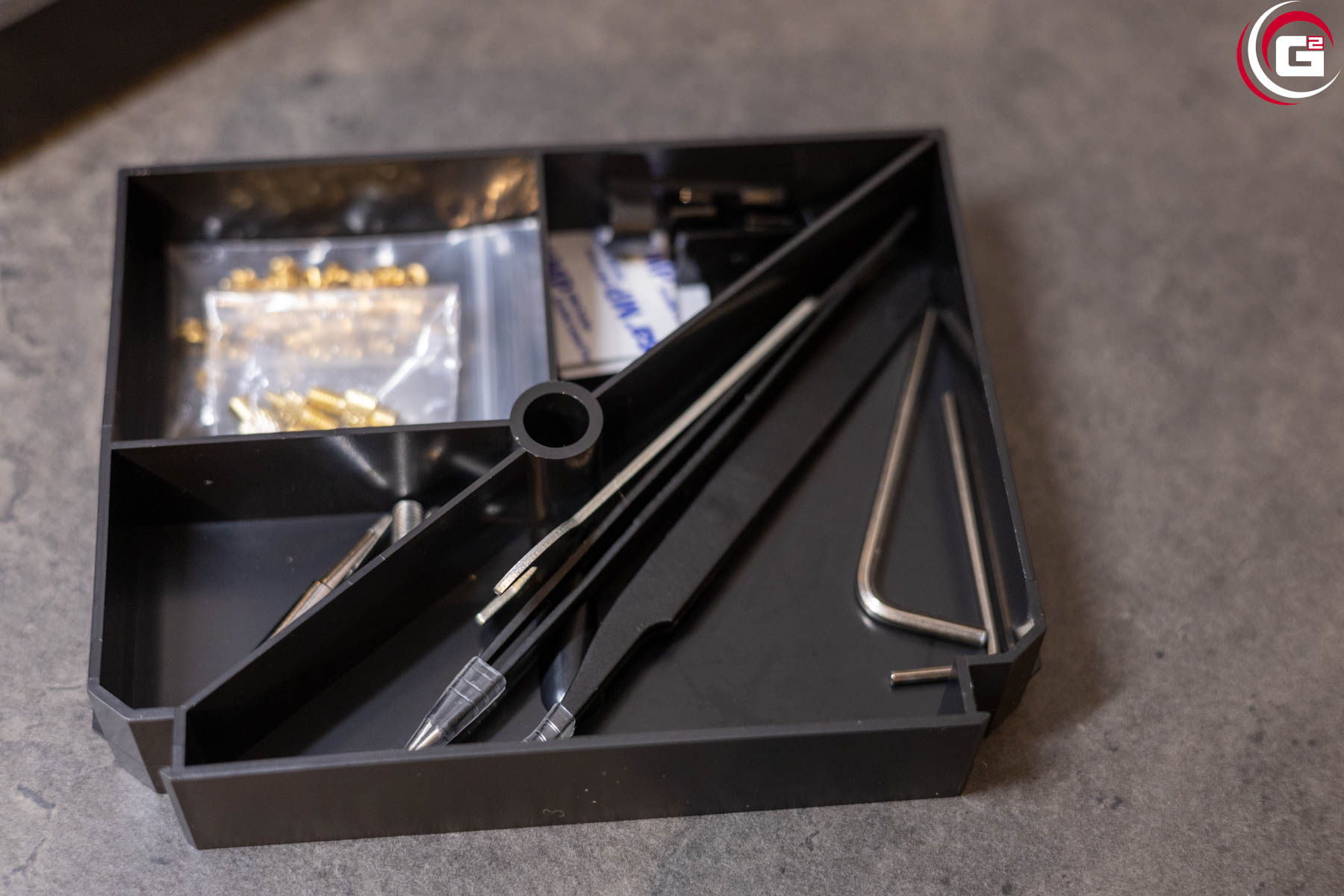

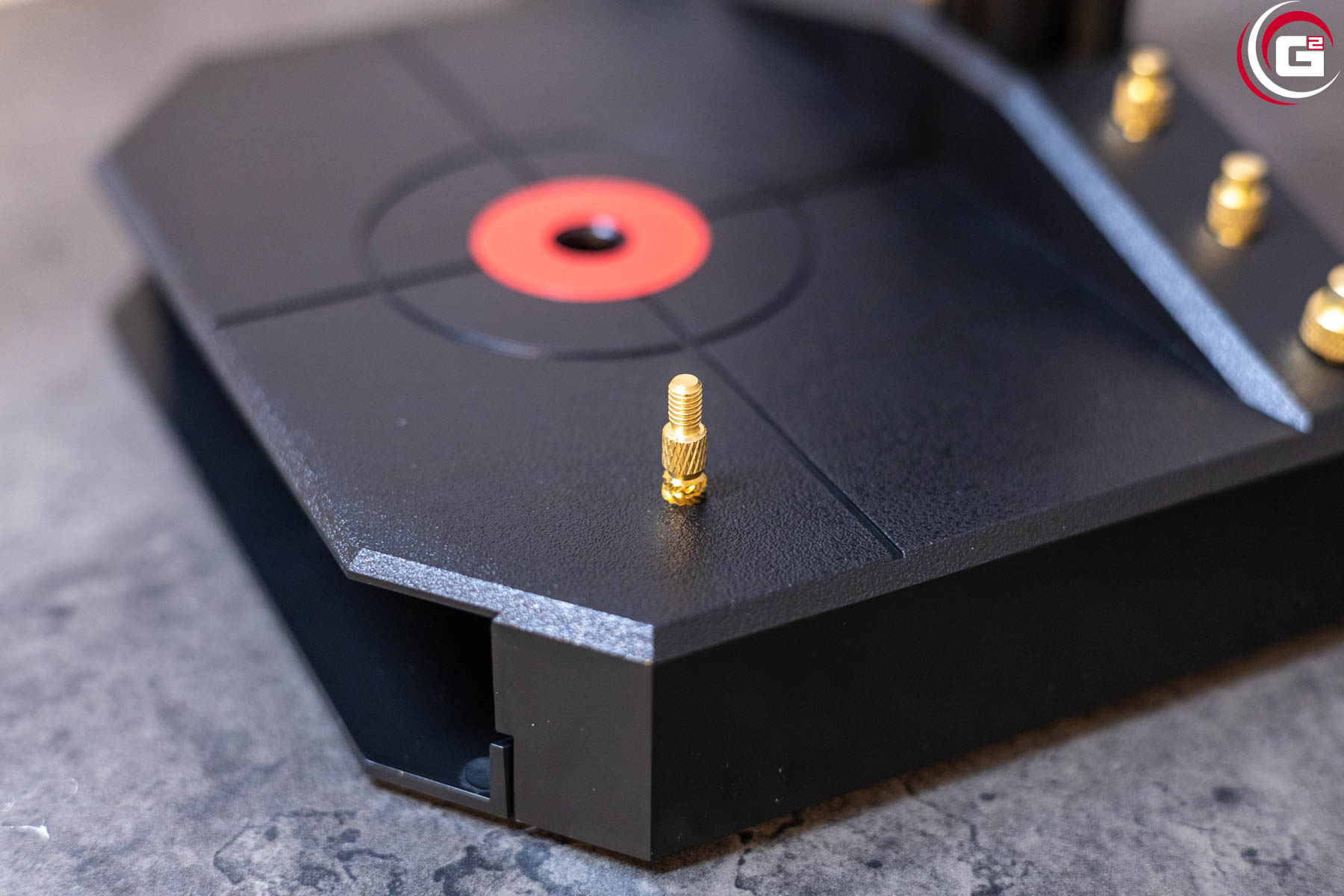

Neben der eigentlichen Presse gehören auch der Lötkolben sowie die entsprechenden Aufsätze für unterschiedliche Insert-Größen zum Lieferumfang. Damit muss kein separates Werkzeug angeschafft werden, um direkt mit der Nutopress Pro loszulegen. Auch ein paar Heat-Inserts in der Größe M3 werden mitgeliefert.
Schnell aufgebaut und einsatzbereit

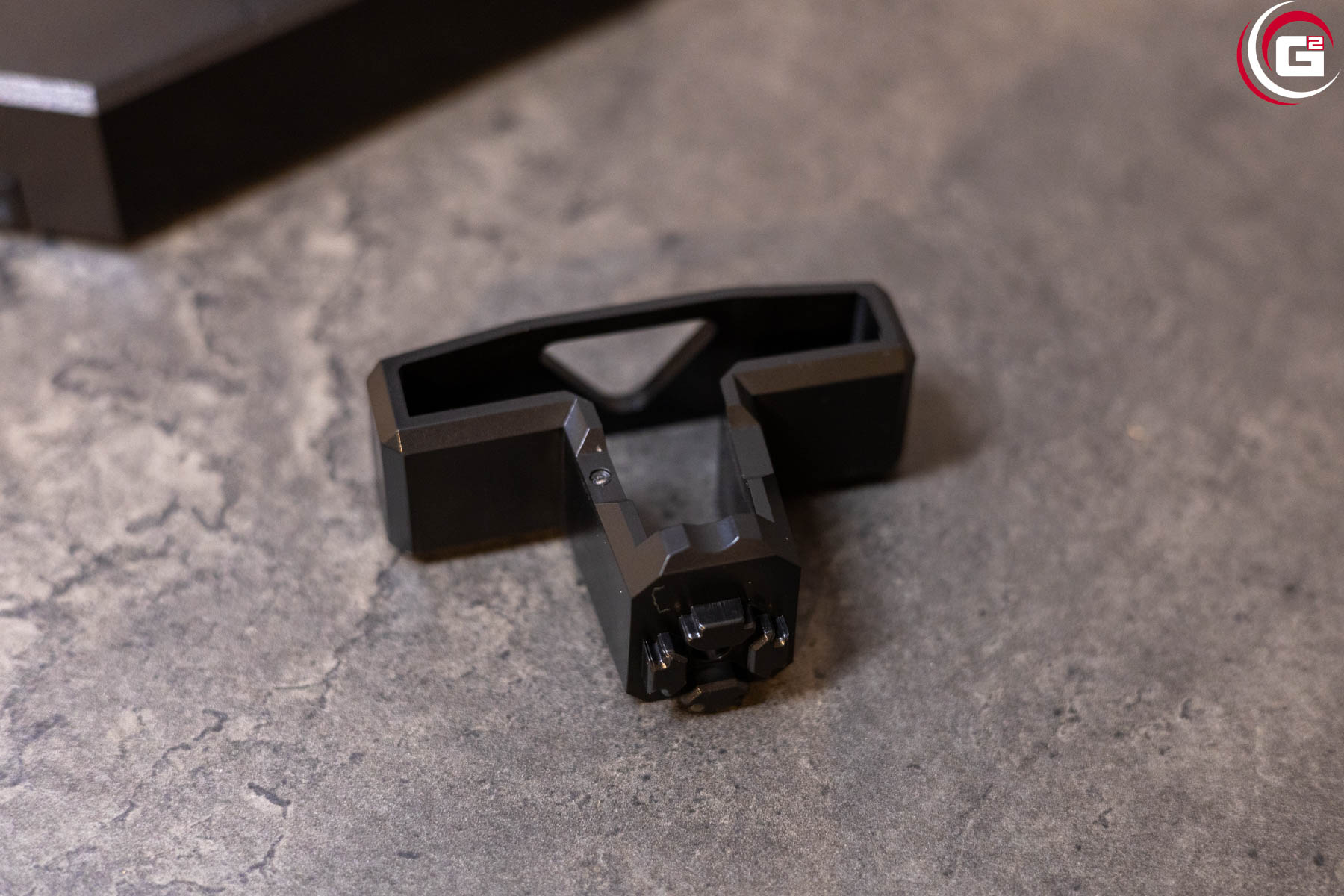

Der Aufbau der Nutopress Pro gestaltet sich angenehm unkompliziert. Zunächst wird das Profil in die Basis eingesetzt und von unten verschraubt. Anschließend kommt der Griff auf das Profil und wird ebenfalls fixiert. Zum Schluss wird noch der Aufroller eingehakt, der später dafür sorgt, dass die Führung automatisch wieder nach oben gezogen wird. Schon ist die Nutopress Pro einsatzbereit.
Dank des überschaubaren Aufwands ist die Presse schnell montiert und kann anschließend direkt verwendet werden. Trotz des einfachen Aufbaus macht die Konstruktion einen stabilen und soliden Eindruck. Auf unnötige Komplexität verzichtet Mintion dabei erfreulicherweise, aufbauen, Lötkolben einsetzen, Temperatur einstellen und loslegen.
Verarbeitung und Handling
Die Nutopress Pro hinterlässt insgesamt einen positiven Eindruck. Die Konstruktion ist leicht aufgebaut, stabil und schnell einsatzbereit. Statt mit unnötigen Funktionen überladen zu sein, konzentriert sich Mintion auf die eigentliche Aufgabe. Die etwas spielbehaftete Aufnahme des Lötkolbens ist dabei der Punkt, den wir am ehesten kritisieren würden. Mit der richtigen Handhabung lässt sich dieses Spiel zwar gut kompensieren, eine noch präzisere Aufnahme hätte dem Gerät aber sicherlich gutgetan.
Schnell auf Temperatur

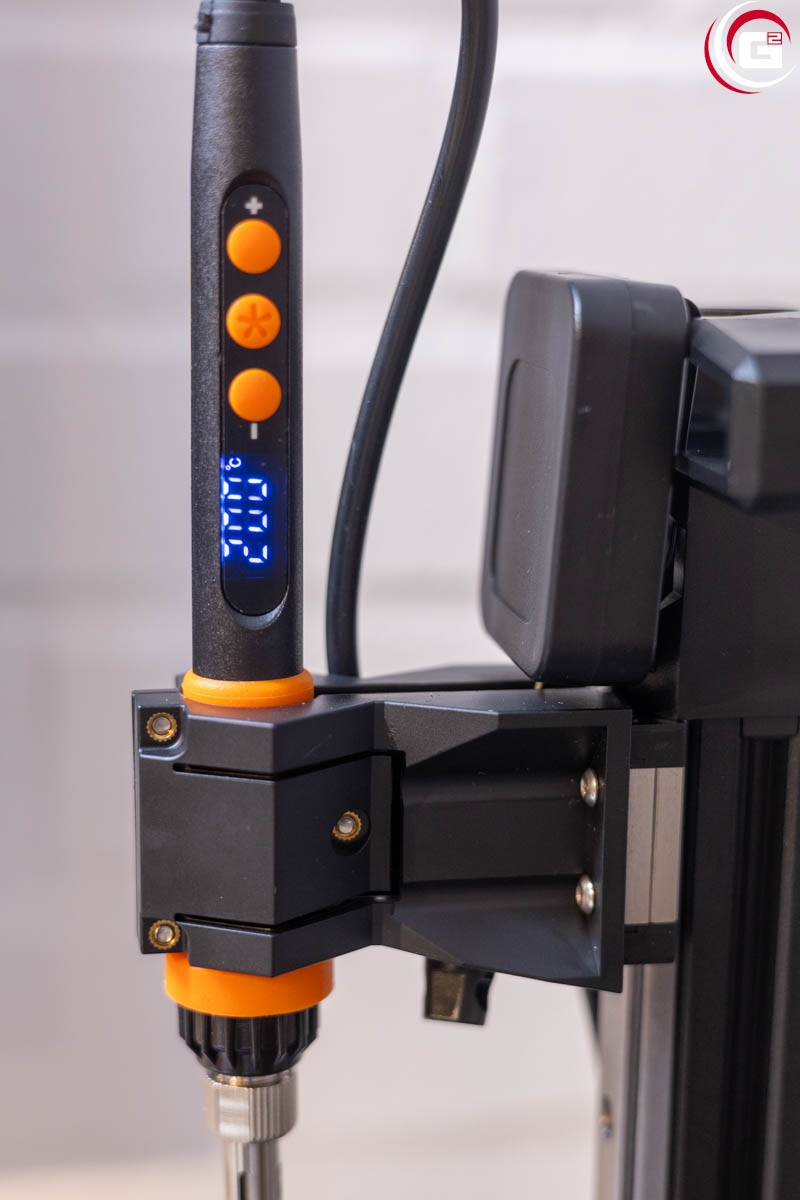

Der verwendete Lötkolben bringt eine Leistung von 90 Watt mit. In unserem Test hat sich die hohe Leistung deutlich bemerkbar gemacht. Die gewünschte Temperatur wird schnell erreicht und lässt sich über die digitale Anzeige komfortabel einstellen.
Noch wichtiger als das schnelle Aufheizen ist allerdings die Temperaturstabilität. Während unseres Tests blieb die eingestellte Temperatur zuverlässig konstant. Gerade beim Einschmelzen von Heat-Set Inserts ist das ein wichtiger Punkt, denn eine schwankende Temperatur macht die ohnehin etwas gefühlvolle Arbeit unnötig schwieriger.
Viel Power – manchmal fast zu viel
Bei unserem Test mit 3-mm-Muttern in PLA zeigte sich allerdings auch die Kehrseite der hohen Heizleistung. Die Inserts lassen sich ausgesprochen schnell in das Material einschmelzen. Hier sollte man allerdings nicht zu viel Druck ausüben und vor allem nicht zu lange auf einer Stelle bleiben. Die Nutopress Pro hat genügend Leistung, um die Mutter sehr schnell und tief in das PLA einzubringen.
Wer bisher mit einem normalen Lötkolben gearbeitet hat, muss sich deshalb zunächst etwas umgewöhnen. Statt möglichst viel Druck auszuüben, reicht bei der Nutopress Pro ein kontrolliertes und langsames Absenken. Gerade bei dünnwandigen Bauteilen sollte man entsprechend vorsichtig arbeiten. Ist die Mutter einmal zu tief eingeschmolzen, lässt sich das schließlich nicht mehr rückgängig machen.
Gerade statt schief
Der eigentliche Vorteil der Nutopress Pro liegt für uns jedoch weniger in der Heizleistung als in der Führung. Die Aufnahme des Lötkolbens besitzt zwar etwas Spiel. Das klingt zunächst nicht optimal, fällt in der Praxis aber weniger stark ins Gewicht als erwartet. Entscheidend ist, wie man den Lötkolben führt. Greift man den Lötkolben entsprechend und führt ihn kontrolliert nach unten, lassen sich die Inserts sehr sauber und vor allem rechtwinklig einsetzen.
Ein praktischer Kniff hilft dabei zusätzlich: Bevor man die Nutopress Pro überhaupt einschaltet, kann man die Bewegung und Ausrichtung des Lötkolbens bereits testen. So lässt sich kontrollieren, ob das Werkzeug korrekt ausgerichtet ist und ob der geplante Einsetzpunkt passt. Das ist gerade bei wertvollen oder bereits fertig gedruckten Teilen hilfreich. Schließlich möchte man nicht erst beim heißen Insert feststellen, dass die Ausrichtung nicht stimmt.
Präzision braucht trotzdem Gefühl
Auch wenn die Linearführung einen großen Teil der Arbeit übernimmt, sollte man die Nutopress Pro nicht mit einer vollautomatischen Presse verwechseln. Das Einschmelzen selbst bleibt eine Aufgabe, bei der etwas Fingerspitzengefühl gefragt ist. Die Führung sorgt für einen kontrollierten Bewegungsablauf und erleichtert das rechtwinklige Einsetzen, die richtige Einpresstiefe muss man jedoch weiterhin selbst im Blick behalten. Gerade die hohe Leistung des Lötkolbens macht eine kontrollierte Arbeitsweise notwendig.

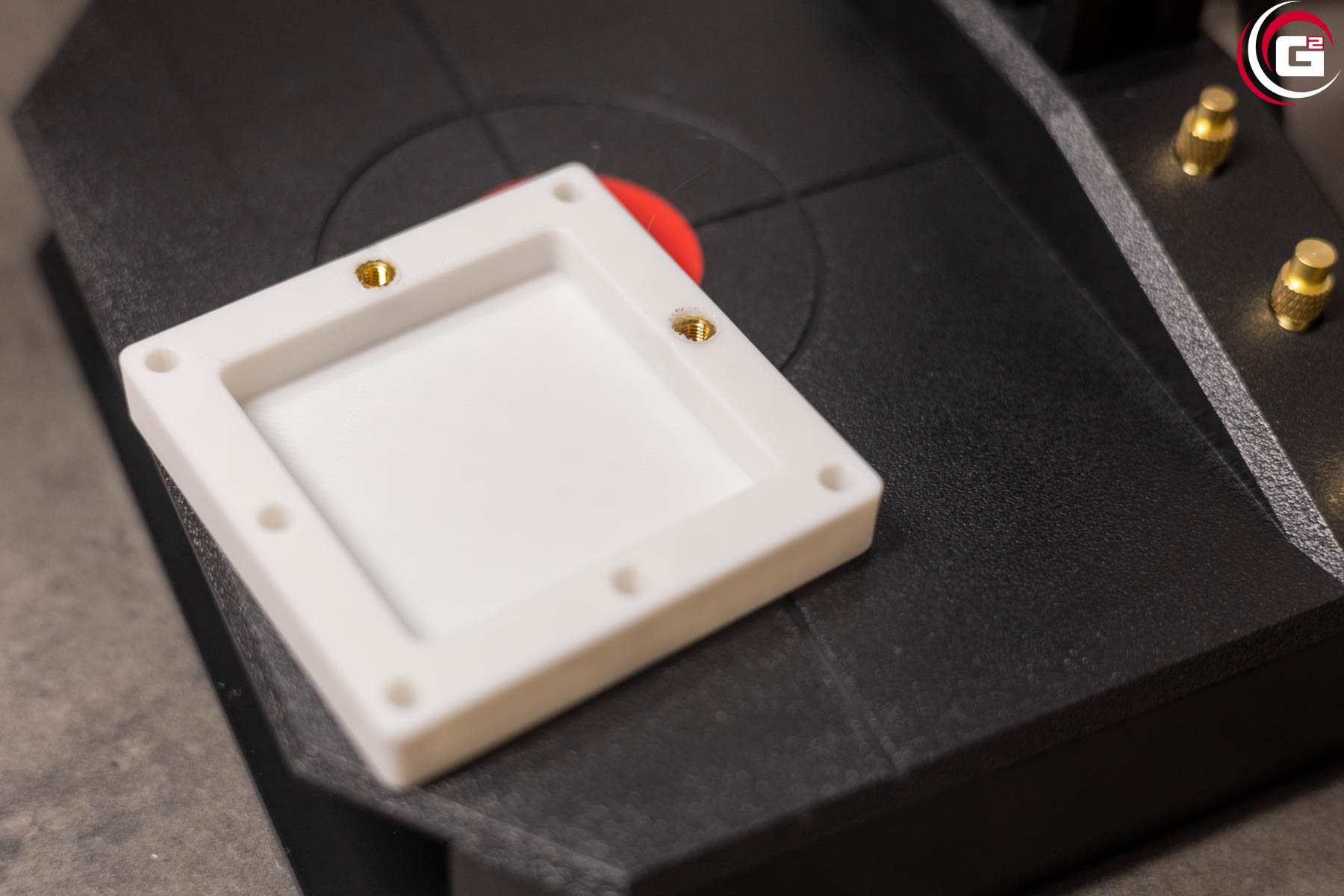

Nach kurzer Eingewöhnung funktioniert das allerdings sehr gut. Unsere 3-mm-Muttern ließen sich sauber in PLA einsetzen und die Nutopress Pro vermittelt dabei deutlich mehr Kontrolle als ein frei geführter Lötkolben.
Die eingeschmolzenen Heat Inserts besitzen einen sehr gut Halt im gedruckten Objekt und ermöglichen so deultich präzisere und hochwertigere Verschraubungen.
Fazit
Die Mintion Nutopress Pro macht aus dem Einsetzen von Heat-Set Inserts keine vollautomatische Angelegenheit, sie macht den Vorgang aber deutlich kontrollierter. Besonders überzeugt haben uns die schnelle Aufheizzeit, die stabile Temperatur und die hohe Heizleistung. Letztere sollte man allerdings nicht unterschätzen: Gerade bei PLA ist schnell mehr Material geschmolzen als eigentlich geplant. Hier ist etwas Gefühl gefragt.
Die Linearführung ist der eigentliche Mehrwert gegenüber einem klassischen Lötkolben. Trotz etwas Spiel in der Lötkolbenaufnahme lassen sich die Inserts bei korrekter Handhabung sehr sauber und rechtwinklig einsetzen. Dass sich die Ausrichtung bereits im ausgeschalteten Zustand überprüfen lässt, ist dabei ein kleines, aber praktisches Detail.
Wer regelmäßig 3D-Druckteile mit Heat-Set Inserts versieht, bekommt mit der Nutopress Pro ein einfaches, stabiles und schnell einsatzbereites Werkzeug, das den Arbeitsablauf spürbar angenehmer macht. Für gelegentliche Einsätze reicht sicherlich weiterhin ein normaler Lötkolben. Wer dagegen häufiger Inserts verarbeitet und Wert auf eine möglichst gerade und reproduzierbare Montage legt, dürfte die Nutopress Pro schnell zu schätzen wissen.
Die Nutopress Pro wurde Game2Gether von Mintion für den Test zur Verfügung gestellt. Eine Einflussnahme des Herstellers oder Händlers auf den Testbericht hat nicht stattgefunden.
