Allgemeines zum B850-Chipsatz:..
Das Herzstück des Mainboards ist der aktuelle AMD-B850-Chipsatz. Bei AMD repräsentiert die B-Serie traditionell die Mittelklasse, während die A-Chipsätze für Einsteiger gedacht sind. Die X-Chipsätze hingegen bilden die High-End-Klasse jeder Generation und richten sich speziell an Enthusiasten und Overclocking-Fans. Wer nicht unbedingt das absolute Spitzenmodell benötigt, ist mit dem B850-Chipsatz gut beraten, denn technisch braucht er sich nicht zu verstecken.
Insgesamt bietet der B850-Chipsatz 36 PCIe-Lanes, davon 20 PCIe-5.0-Lanes. So wird eine Grafikkarte mit 16 Lanes PCIe-5.0 unterstützt, setzt man zwei Grafikkarten gleichzeitig ein, stehen je Karte 8 PCIe-5.0-Lanes zur Verfügung. Eine NVMe-SSD kann so über die CPU mit PCIe-5.0 angebunden werden. Darüber hinaus kann man sowohl die CPU als auch den RAM übertakten. Der Chipsatz verfügt über einen USB-Anschluss mit 5 Gbit/s, sechs Anschlüsse sind für 10 Gbit/s möglich und einer mit 20 Gbit/s. Weiterhin sind zwei SATA-Ports möglich. Doch Achtung: Bei einer APU der Ryzen 8000er Serie, wird kein PCI-Express 5.0 unterstützt.
CPU- und RAM-Konfiguration:..

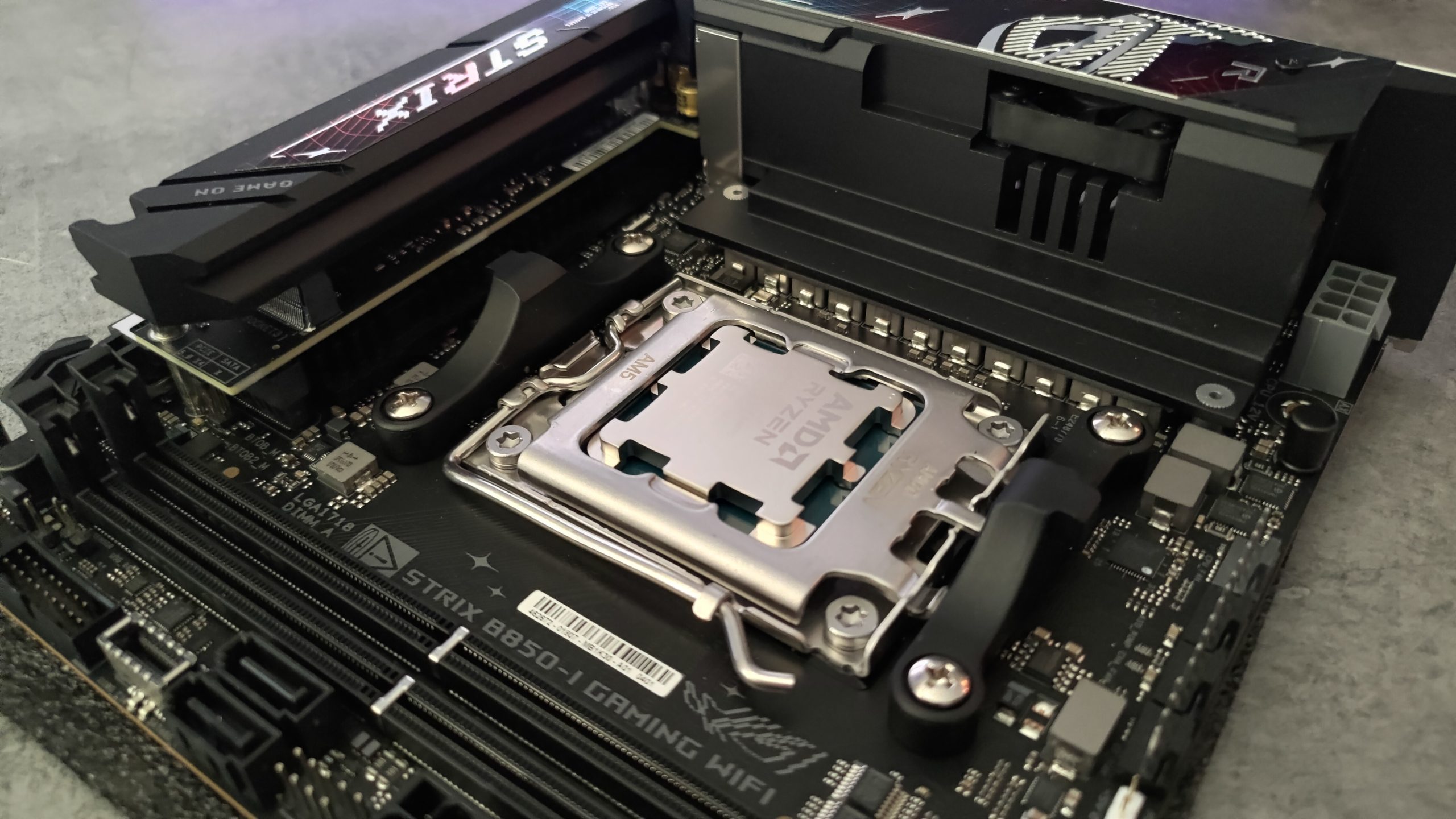

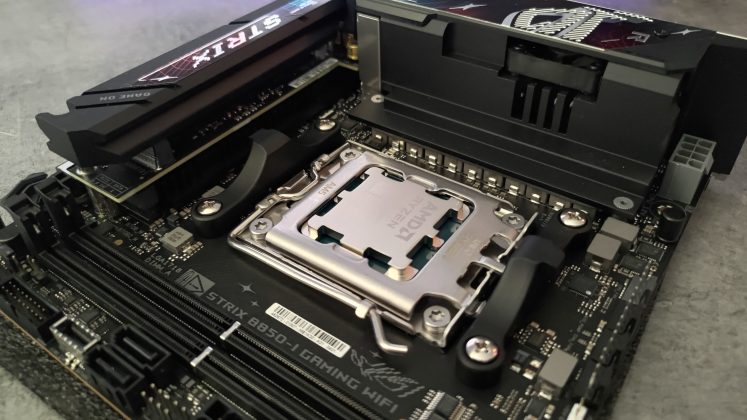

Das ASUS ROG STRIX B850-I Gaming WiFi ist mit AMD Ryzen Prozessoren für den AM5-Sockel kompatibel. Im Gegensatz zum AM4-Sockel handelt es sich beim AM5 um einen LGA-Sockel, bei dem die Pins direkt auf dem Mainboard sitzen. Unterstützt werden CPUs mit der Zen 4- und Zen 5-Mikroarchitektur, darunter Modelle der 7000er-, 8000er- und 9000er-Serie.
Die CPU-Stromversorgung erfolgt über eine leistungsstarke 10+2+1-Phasen-VRMs mit einer Belastbarkeit von bis zu 70A pro Phase. Für den Anschluss an das Netzteil sind ProCool-Stromanschlüsse vorhanden, wobei ein 8-Pin-EPS-Stecker für die CPU erforderlich ist.

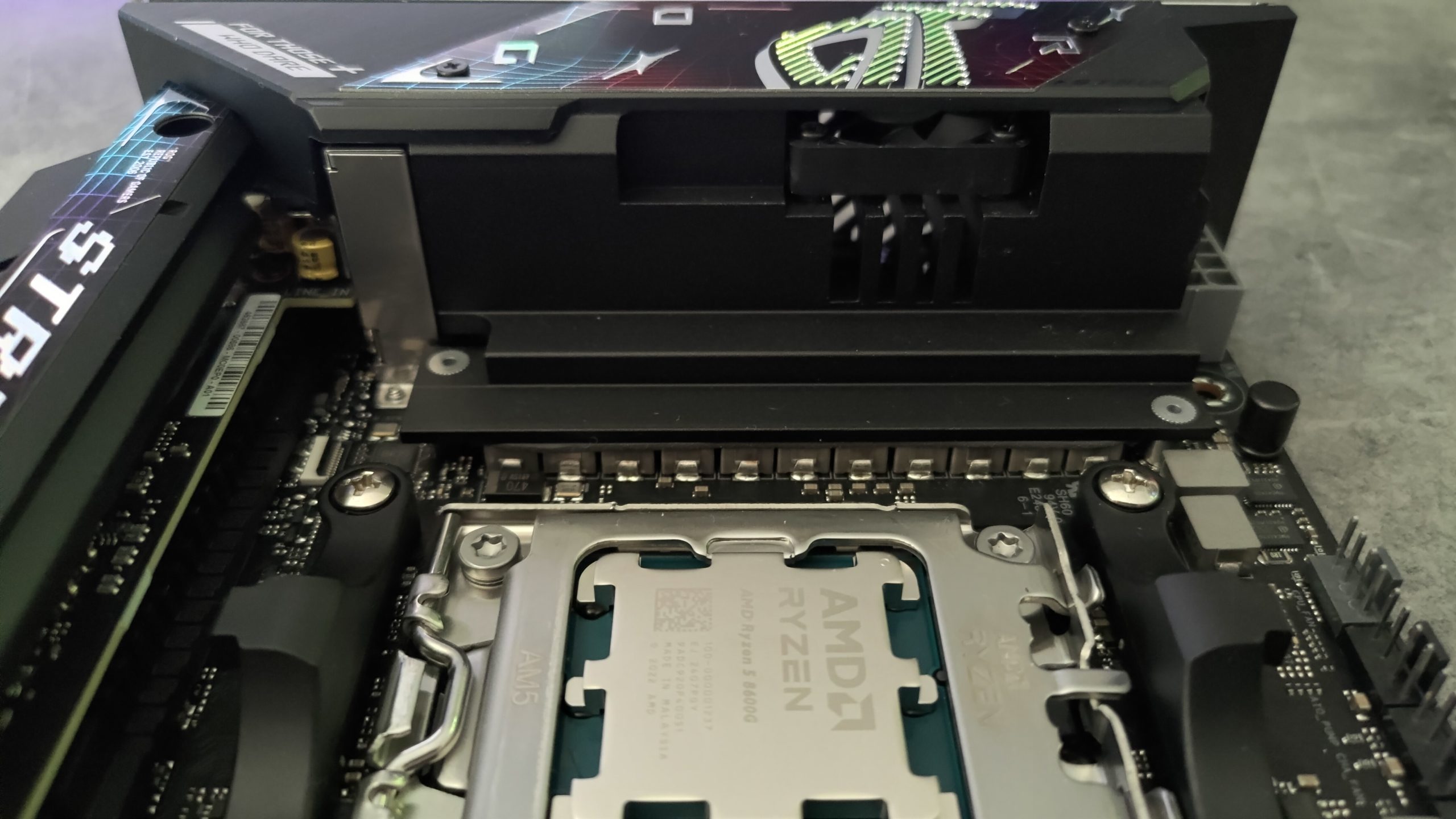

Damit die Spannungswandler auch in kompakten SFF-Gehäusen optimal gekühlt werden, setzt ASUS auf einen großflächigen Kühlkörper mit hochleitfähigen Wärmeleitpads sowie einen kleinen Lüfter, der für eine gezielte Luftzirkulation sorgt.
Beim RAM setzt das Mainboard auf DDR5-RAM, für den Mini-ITX-typisch zwei Slots zur Verfügung stehen. Ein Dual-Channel-Betrieb wird unterstützt. Mit Ryzen 9000er-Serie-CPUs sind Taktraten von bis zu 8.400 MT/s möglich. OC-Profile können mittels AMD Extended Profiles for Overclocking (EXPO) oder ASUS Enhanced Memory Profile (AEMP) geladen werden. Maximal ist eine RAM-Kapazität von 128 GB möglich. Was wir allerdings am Ende wirklich gut zum laufen bekommen, werden wir noch herausfinden für euch. Mit dem AMD Ryzen 5 8600G als APU sind wir hier bestens aufgestellt um diverse RAM-Kits zu testen und um an den Timings und Sub-Timings ein wenig Hand anzulegen.
PCIe-Konfiguration:..

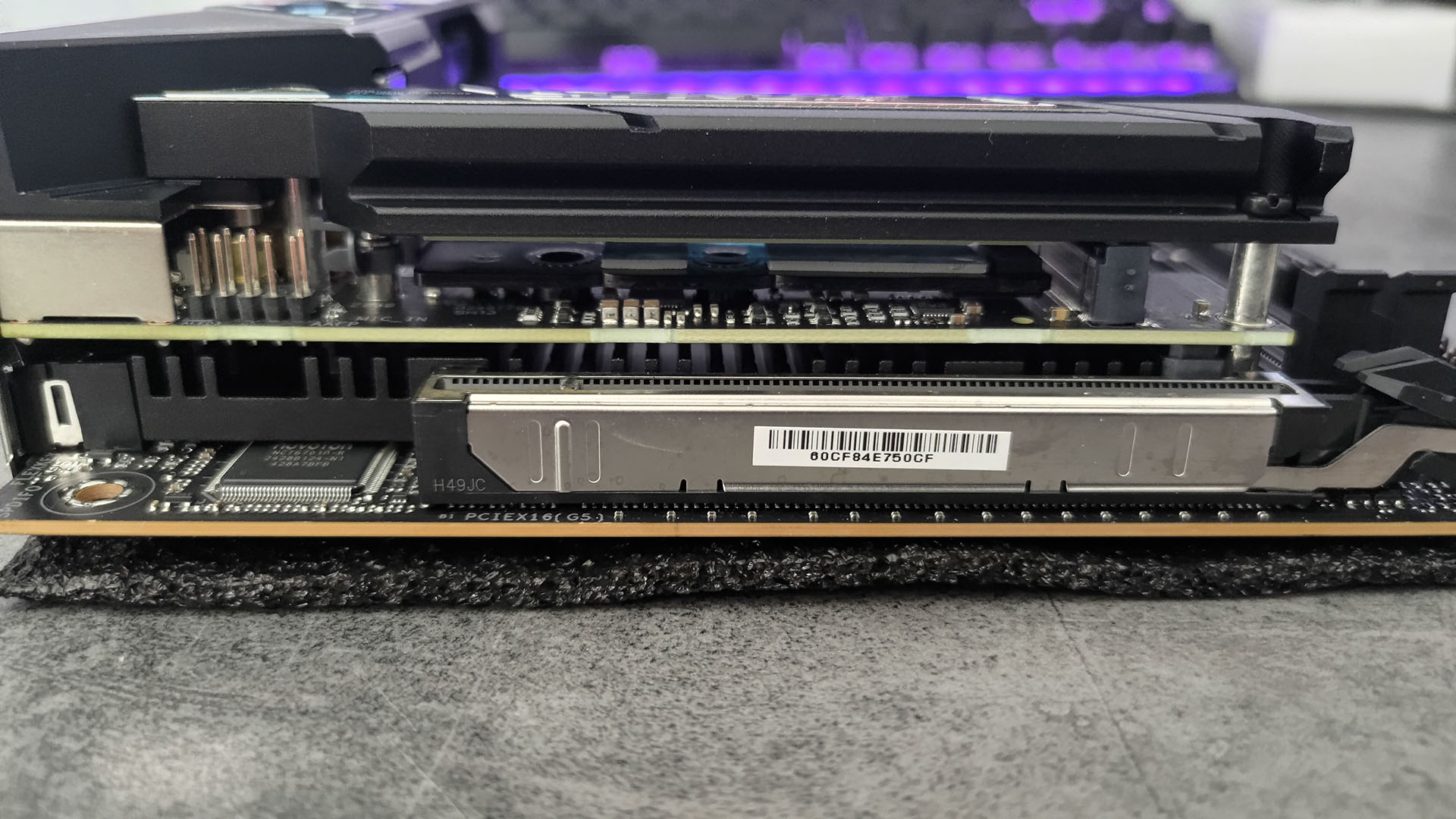

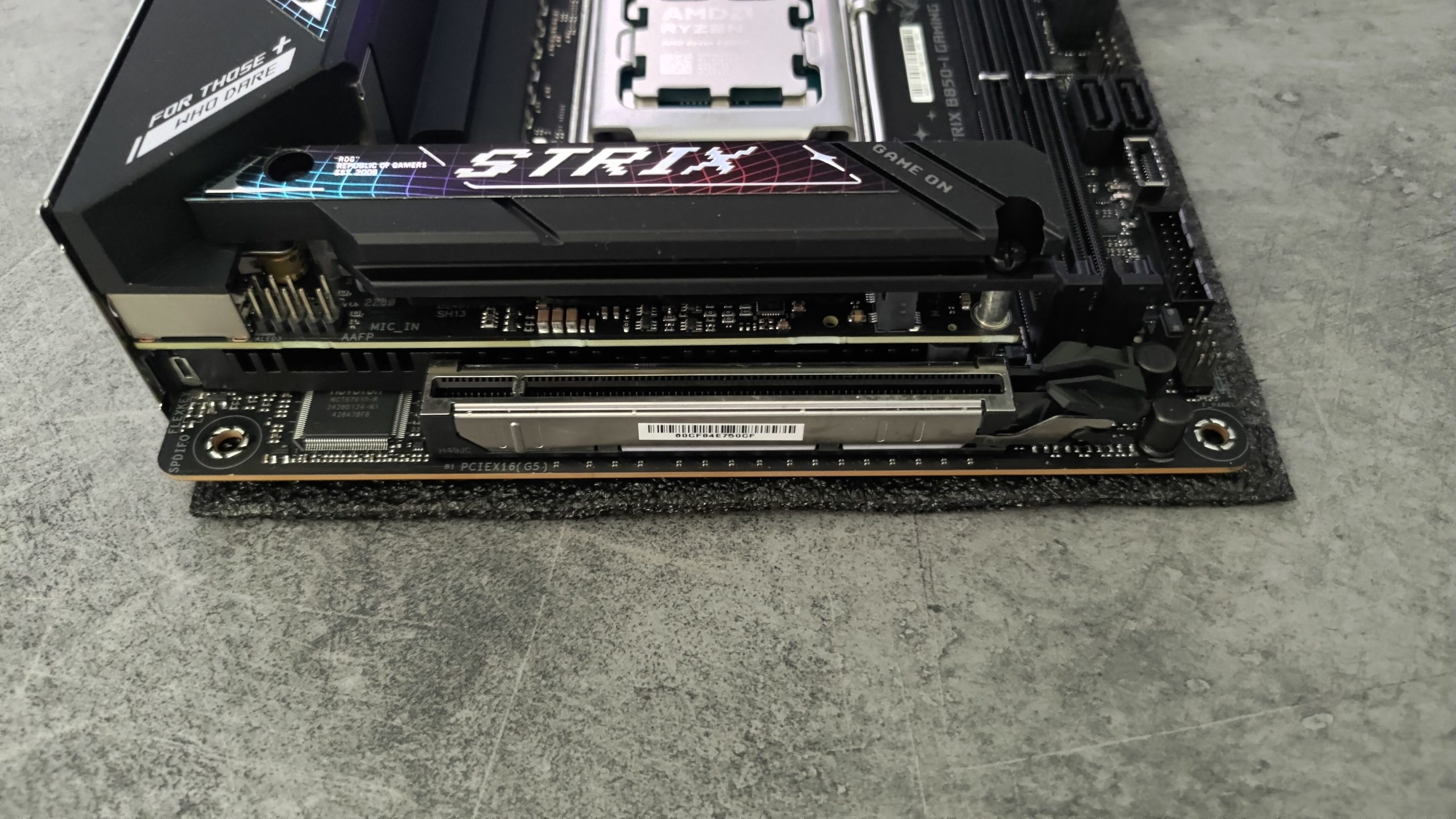

Das Mainboard verfügt über eine PCIe-Schnittstelle im x16-Format. Diese ist über alle 16 Lanes mit PCIe-5.0 angebunden. Zum leichteren Entriegeln der Grafikkarte kommt der Q-Relase Slim PCIe Slot zum Einsatz.
Speicher-Konfiguration:..
Das Mainboard bietet zwei Steckplätze für NVMe-SSDs. Der erste ist direkt an die CPU angebunden und unterstützt PCIe-5.0-SSDs im x4-Modus, während der zweite über den Chipsatz läuft und PCIe-4.0-SSDs im x4-Modus unterstützt. Zudem können NVMe-SSDs in den Formaten 2242, 2260 und 2280 montiert werden.

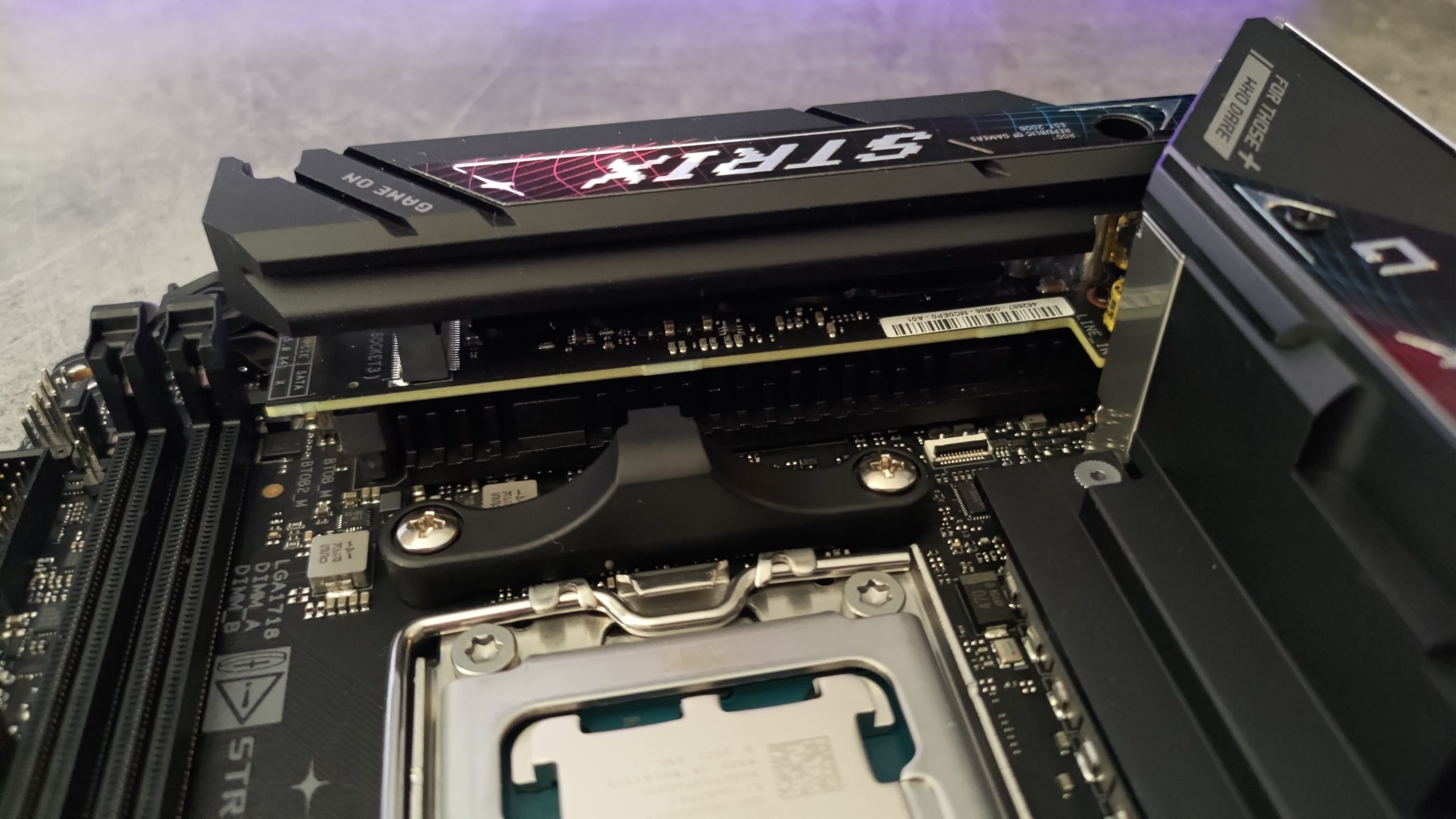

Anders als beim großen Bruder, dem X870, sind die beiden M.2 Slots nicht direkt übereinander. Beim ROG STRIX B850-I Gaming WiFi befindet sich ein M.2 Slot unter dem großen Kühlkörper und der zweite Slot befindet sich auf der Rückseite vom Mainboard. Zusätzlich verfügt das Board über zwei SATA-Ports mit 6 Gbit/s.
LAN und WLAN:..

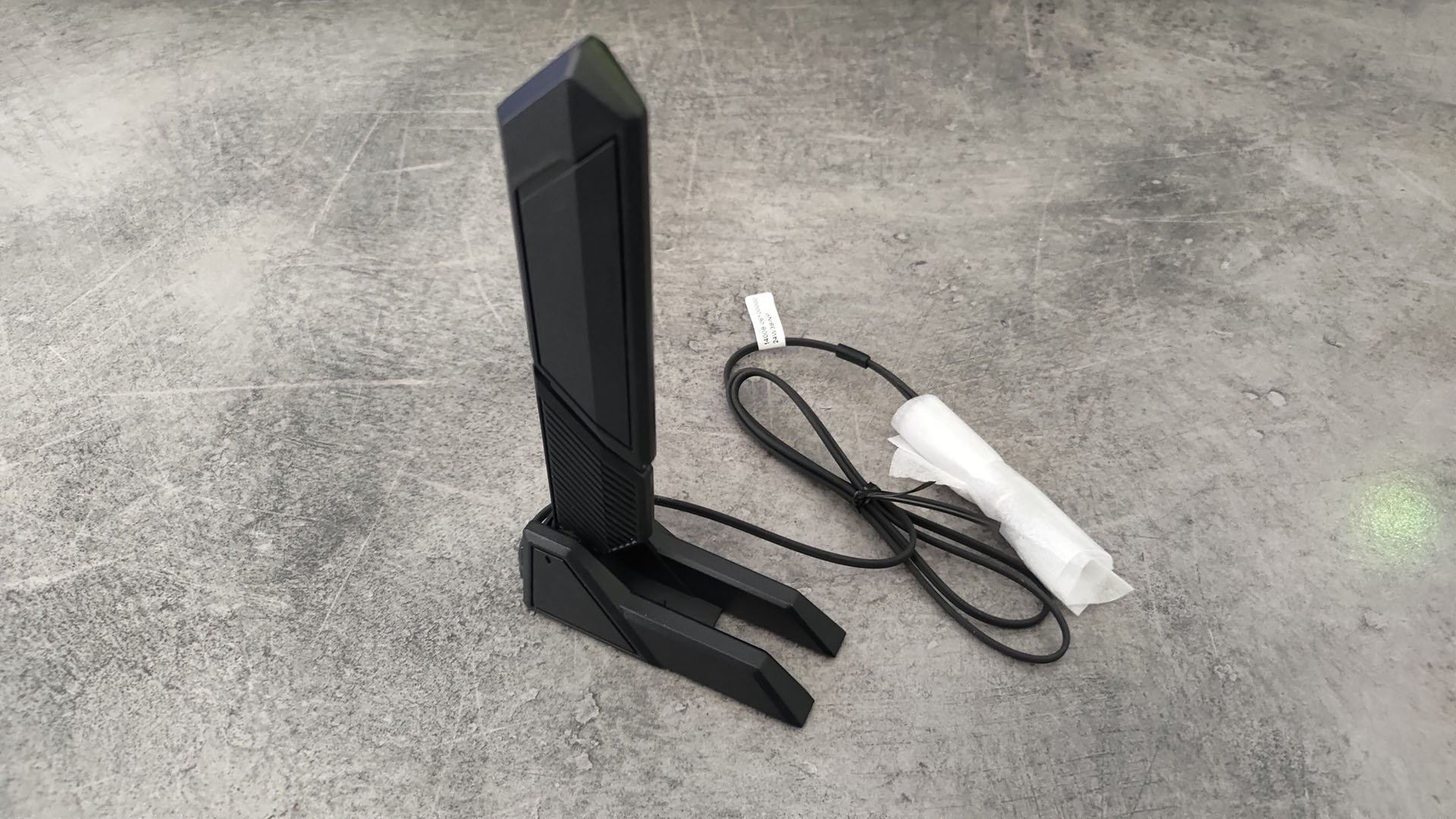

Das kabelgebundene Netzwerk wird durch einen Intel-Chipsatz mit einer Übertragungsrate von 2,5 Gbit/s ermöglicht. Der größere Fokus liegt jedoch auf der drahtlosen Verbindung. Der Chipsatz unterstützt 2×2 Wi-Fi 7 (802.11be) mit einer Bandbreite von 160 MHz und einer maximalen Datenrate von 2,9 Gbit/s. Zudem ist er mit den Frequenzbändern 2,4 GHz, 5 GHz und 6 GHz kompatibel. Um sämtliche Funktionen von Wi-Fi 7 nutzen zu können, wird Windows 11 24H2 benötigt. Ergänzend steht Bluetooth in der Version 5.4 zur Verfügung. Für den Anschluss der Wi-Fi-Antenne wird ein optimierter Stecker verwendet, der sich besonders einfach aufstecken lässt.
Soundchip:..
ROG SupremeFX ist eine einzigartige Mischung aus Hardware- und Software-Technologien, die für überragenden Klang sorgen. Die Strix B850-I-Implementierung verfügt über den ALC4080-Codec für hochauflösende Wiedergabe mit bis zu 32 Bit/384 kHz auf allen Kanälen. Die Ausgabe über das Frontpanel wird über den integrierten Savitech-Verstärker gestreamt, der eine Vielzahl von Lautsprechern und Headsets mit High-Fidelity-Audio versorgen kann.
Savitech SV3H712-Verstärker: Eine speziell entwickelte Schaltungstrennung reduziert elektromagnetische Störungen von der Hauptplatine und angeschlossenen Geräten und sorgt so für einen sauberen Klang. Der integrierte Savitech-Verstärker verbessert die THD+N-Leistung von 72 dB auf 83 dB und sorgt so für eine unverfälschte Audioqualität.
Premium-Audiokondensatoren: Hochwertige Komponenten erzeugen einen wärmeren, natürlicheren Klang mit außergewöhnlicher Klarheit und Wiedergabetreue.
USB:..

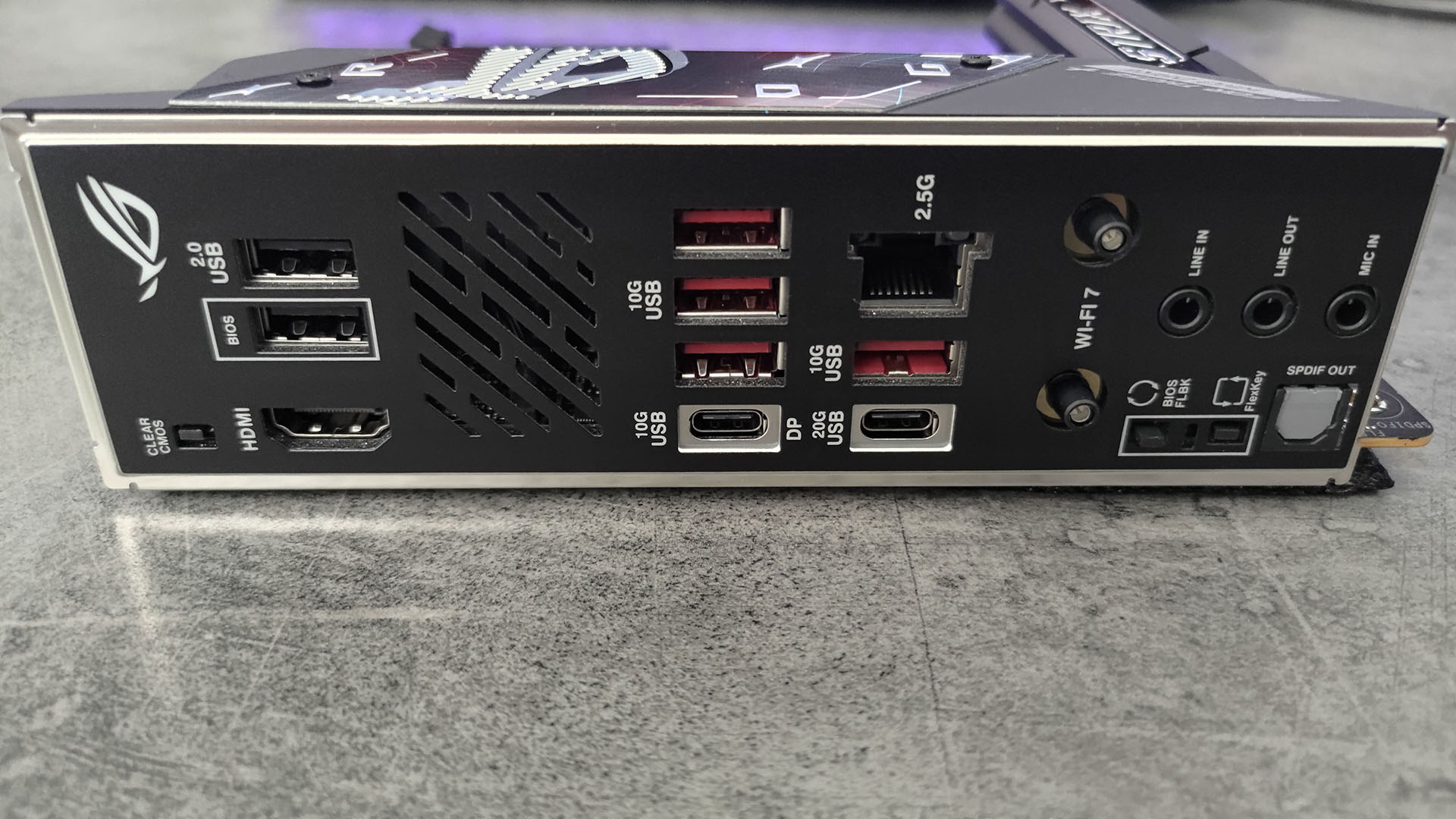

Das ASUS ROG Strix B850-I Gaming WIFI bietet eine Vielzahl an USB-Anschlüssen mit Datenraten zwischen 480 Mbit/s und 20 Gbit/s. Am I/O-Panel befinden sich zwei USB-2.0-Anschlüsse vom Typ A sowie fünf USB-3.2-Gen2-Anschlüsse mit 10 Gbit/s, von denen vier als Typ A und einer als Typ C ausgeführt sind. Wer nun unbedingt USB 4.0 nutzen möchte, muss aktuell auf den großen Bruder, dem ASUS ROG Strix X870-I Gaming Wifi zurückgreifen. Aber die Sinnhaftigkeit aktuell USB 4.0 zu haben, steht da noch mal auf einem anderen Blatt Papier.

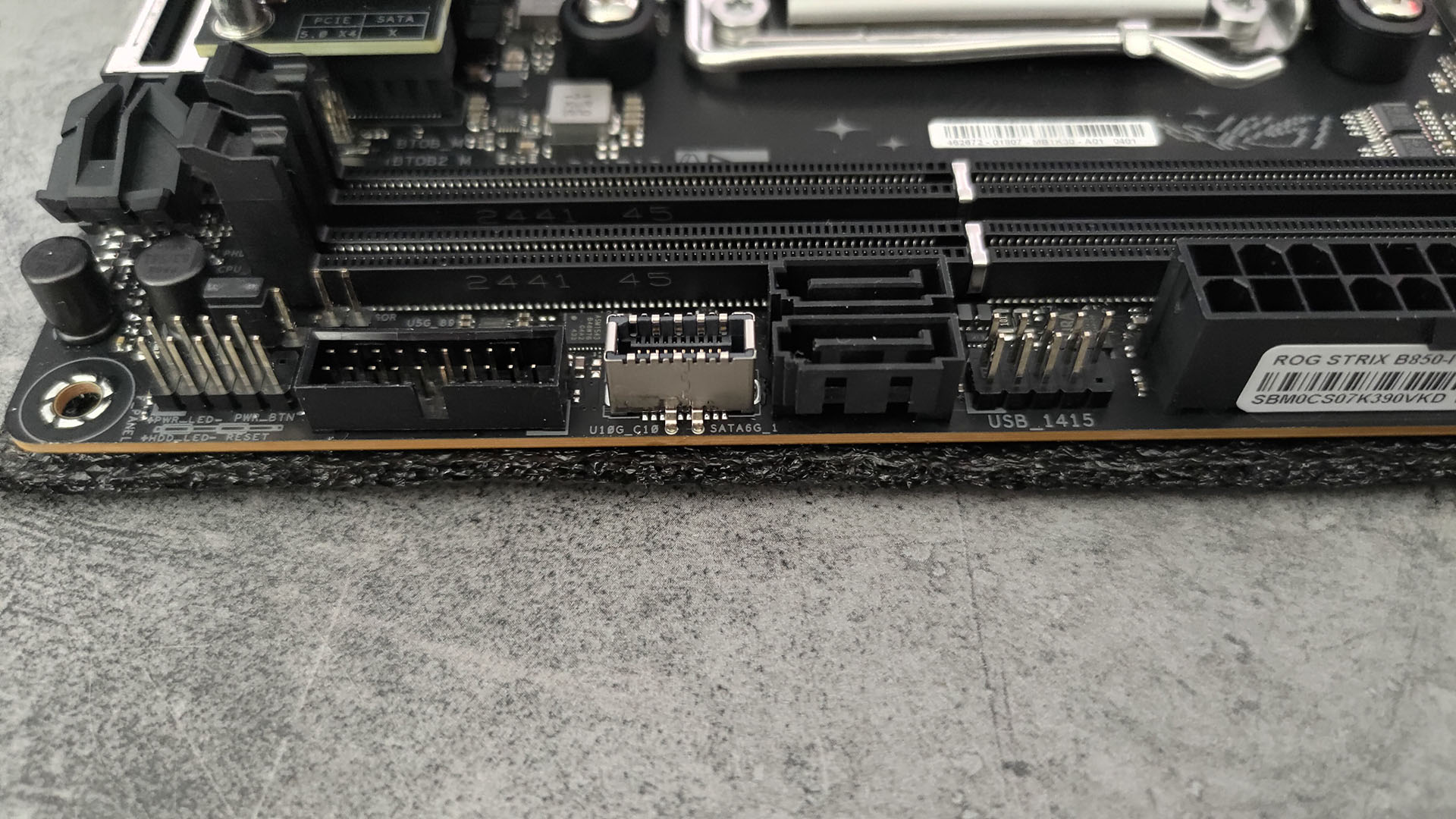

Intern besitzt das Board noch einen Header für USB 3.2 Gen2 mit 10 Gbit/s für einen Anschluss (auch Typ C) und einen vom Typ 3.2 Gen1 mit 5 Gbit/s für zwei Anschlüsse.
Lüfter und RGB:..

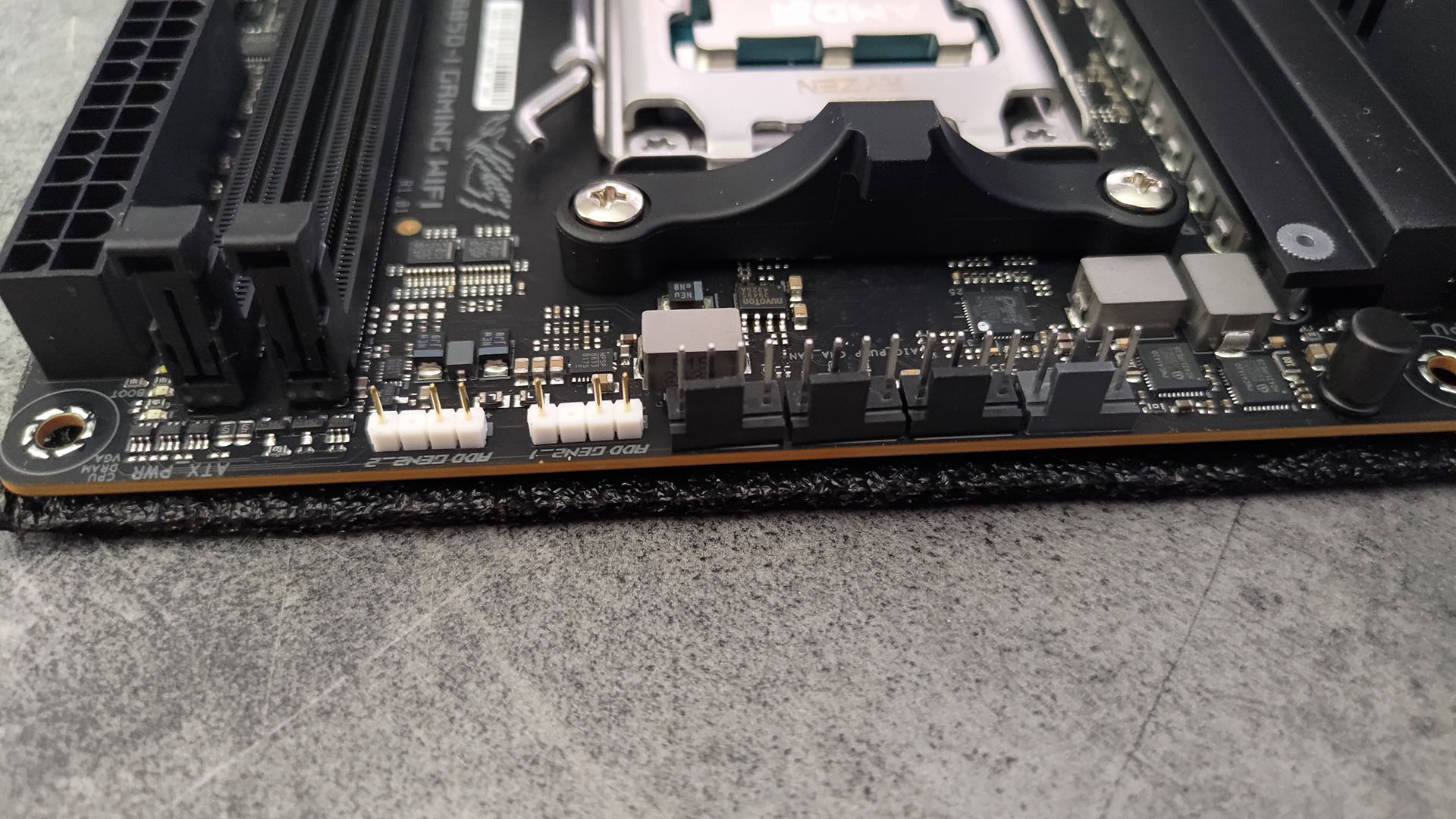

Trotz der kompakten Bauweise bietet das Mainboard mehrere Schnittstellen zur Steuerung von Lüftern und RGB-Komponenten. Direkt über dem CPU-Sockel befinden sich die beiden üblichen 4-Pin-Anschlüsse für den CPU-Kühler und eine Pumpe. Für Gehäuselüfter stehen zwei 4-Pin-Anschlüsse zur Verfügung, wobei hier in der Regel ein Lüfterhub oder Splitterkabel genutzt werden, um mehrere Lüfter zu betreiben.
ARGB-Produkte können über zwei 3-Pin-Anschlüsse verbunden werden. Diese können jeweils maximal mit 3 A @ 5 V belastet werden.
Zusammenfassung:..
Trotz seiner kompakten Bauweise bietet das ASUS ROG STRIX X870-I Gaming WiFi eine beeindruckende Ausstattung. Die Auswahl an USB-Anschlüssen lässt kaum Wünsche offen, und auch die Netzwerkanbindung ist besonders stark – insbesondere im Hinblick auf die Wi-Fi-Integration. Die Montage der NVMe-SSDs ist ebenfalls gut durchdacht, wobei uns die Lösung des X870 etwas besser gefällt. Dort können beide M.2-SSDs unter dem Kühler platziert werden, während beim hier getesteten B850 einer der beiden Anschlüsse auf der Rückseite des Mainboards sitzt.
